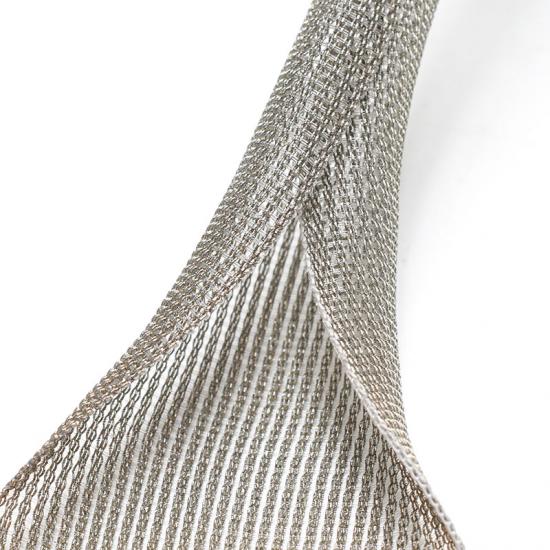

Funda de blindaje para cable EMI de metal dividido de cobre estañado
Nuestra división de cobre estañado Funda de blindaje de cable EMI de metal Está tejido con cobre estañado de alta densidad y PPS, con una estructura autoenvolvente que ofrece un excelente blindaje contra EMI y RFI. Permite una instalación rápida enrollándolo alrededor de los mazos de cables sin desconectar los conectores. Ideal para aplicaciones de automoción, ferrocarriles, telecomunicaciones, control industrial, defensa y electrónica de alto rendimiento.

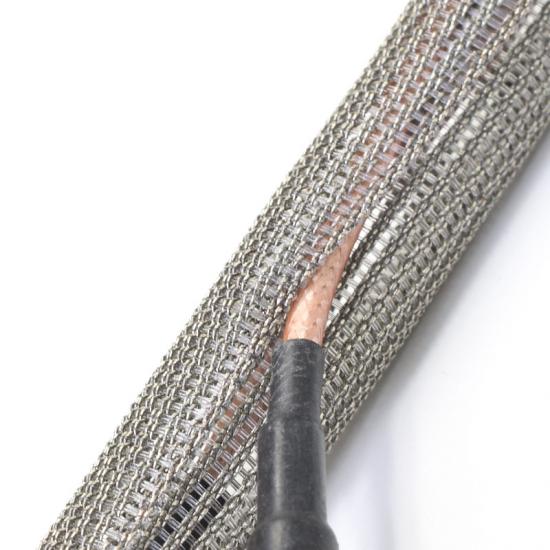

Diseñada con una estructura dividida, esta envoltura de blindaje EMI permite una fácil instalación sobre el cableado existente sin necesidad de desconectarla. Su conductividad superior y su tejido denso garantizan un blindaje excepcional contra interferencias electromagnéticas. Su diseño transpirable mejora la disipación térmica, prolongando la vida útil de los arneses de cables.
Hay varios tamaños disponibles y ofrecemos opciones de diámetro personalizado para satisfacer requisitos de cableado únicos en una amplia gama de industrias.
¿Qué tiene de especial la funda trenzada con lámina de cobre?
- Blindaje EMI eficaz: Fabricado en cobre estañado de alta calidad, proporcionando una excelente protección contra interferencias.
- Retardante de llama: Mejora la seguridad y la durabilidad en entornos de alta temperatura.

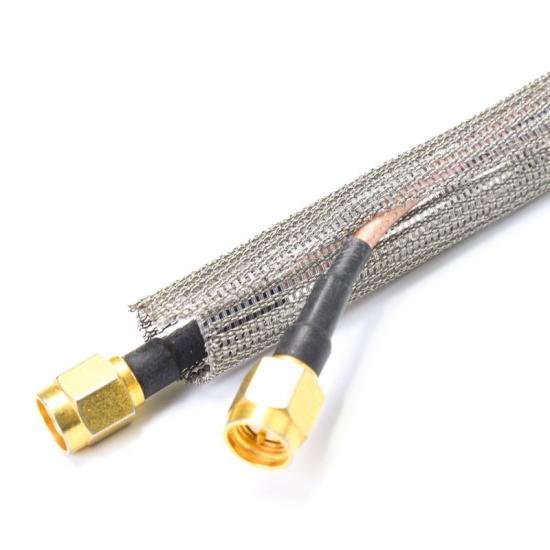

- Diseño dividido: Fácil de instalar sin desconectar cables.
- Resistente a la temperatura: Funciona en entornos que oscilan entre -40°C y 150°C.
- Flexible y duradero: Suave, expansible y resistente a la abrasión.
- Tamaños personalizables: Disponible en diferentes diámetros y longitudes para adaptarse a diversas aplicaciones.
Propiedades físicas
Cobre estañado + PPS
GB/T 30142-2013
Sin deformación, sin rotura del alambre metálico, sin rebabas.
110℃/150KPa en vapor saturado caliente y húmedo
Material
Temperatura de trabajo
-40℃ a 150℃
Superposición
≧35%
Inflamabilidad
EN45545-2R22/23HL3
Eficiencia de blindaje
Resistencia al envejecimiento
a 100℃ durante 20h
Prueba de inmersión
Sin cambios visibles en la apariencia según EN6059-30
Cables Match
durante 48 horas
Color estándar
Plata
Cumple con RoHS
Sí
Cumplimiento de Reach
Sí
Especificación
| Parte N o | IDENTIFICACIÓN (milímetros) | Diámetro exterior (mm) ) | Ancho de propagación( metro metro ) | Longitud del embalaje ( m/carrete) |
| MBS-TC-008-SV-S | 8±2 | 10±2 | 40±5 | 100 |
| MBS-TC-010-SV-S | 10±2 | 12±2 | 50±5 | 100 |
| MBS-TC-013-SV-S | 13±2 | 15±2 | 63±5 | 100 |
| MBS-TC-016-SV-S | 16±2 | 18±2 | 77±5 | 50 |
| MBS-TC-019-SV-S | 19±2 | 21±2 | 93±5 | 25 |
| MBS-TC-025-SV-S | 25±2 | 27±2 | 122±5 | 25 |
| MBS-TC-032-SV-S | 32±2 | 34±2 | 143±5 | 25 |
| MBS-TC-038-SV-S | 38±2 | 40±2 | 185±5 | 25 |
- Protección EMI para arneses de cables de automoción
- Blindaje en sistemas de control industrial
- Protección de cables aeroespaciales y marinos
- Organización del cableado de centros de datos y oficinas
- Electrónica de consumo y sistemas de audio de alta gama
