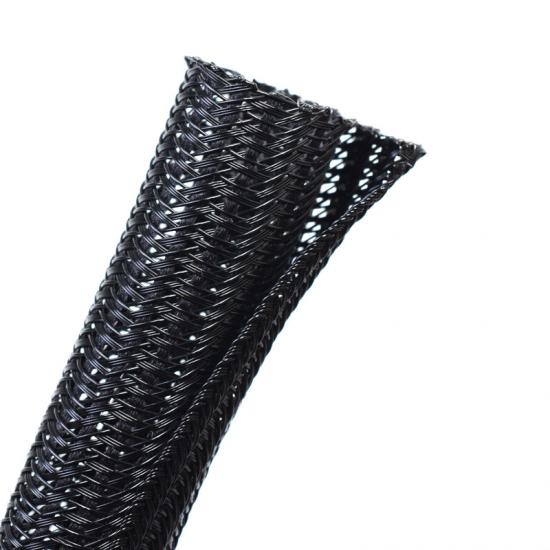

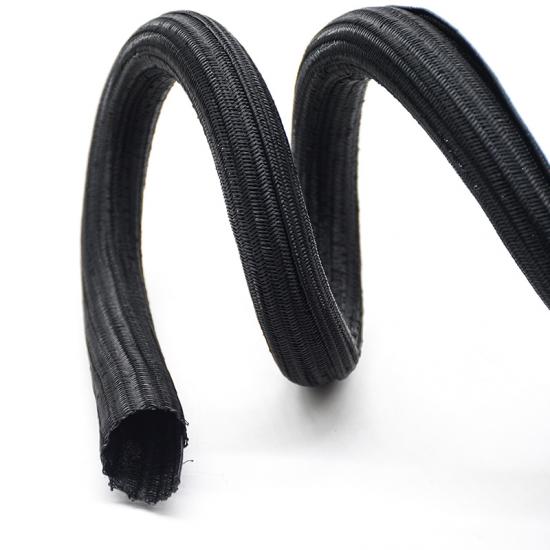

Funda de cable trenzada dividida con envoltura resistente a los rayos UV
MJ FLEX resistente a los rayos UVFunda de cable trenzada dividida con envolturaestá diseñada para proteger cables y haces de cables expuestos a la luz solar y entornos exteriores.
Fabricada con monofilamentos y multifilamentos de PET estabilizado contra los rayos UV, esta flexible funda de cable con envolturacuenta con una estructura dividida de autoenvoltura que permite una instalación sencilla sin desconectar cables ni conectores.
El material ha completado con éxito una prueba de envejecimiento con arco de xenón de 1.000 horas según ISO 4892-2, demostrando una excelente flexibilidad y retención de propiedades mecánicas sin grietas visibles ni fragilización.
¿Por qué elegir una funda dividida resistente a los rayos UV?
El PET estándar de funda divididapuede perder gradualmente el color, endurecerse o perder flexibilidad después de una exposición prolongada a la luz solar.
SBW-PET-UV utiliza una formulación de PET estabilizado contra los rayos UV para mejorar la resistencia a la radiación ultravioleta mientras mantiene la flexibilidad, la resistencia a la abrasión y la facilidad de instalación de las fundas de cable trenzadas convencionales con envoltura.
Su diseño abrible lo hace especialmente adecuado para mazos de cables exteriores que no pueden utilizar fundas trenzadas cerradas debido a conectores grandes, derivaciones o requisitos de mantenimiento.
Características principales
1. Probado durante 1.000 horas según ISO 4892-2
2. Excelente resistencia a los rayos UV y a la intemperie
3. Sin grietas visibles ni fragilización después de las pruebas
4. Retención de elongación superior al 94%
5. Construcción dividida de autoenvoltura
6. Instalación sencilla sin retirar conectores
7. Permite añadir o retirar cables fácilmente
8. Flexible y resistente a la abrasión
9. Proporciona una cobertura uniforme del haz de cables
10. Adecuada para mazos de cables irregulares
11. Cumple con RoHS y REACH
12. Tamaños, colores y embalajes personalizados disponibles
Resultados de la prueba UV ISO 4892-2
El material de PET estabilizado contra los rayos UV fue probado bajo exposición a luz de arco de xenón para evaluar su resistencia a la luz solar simulada, el calor y la humedad.
Los resultados muestran que el material mantiene una buena flexibilidad y rendimiento mecánico después de una exposición prolongada al envejecimiento artificial.
Los resultados del envejecimiento acelerado están destinados a la comparación de materiales y no representan una vida útil exacta en exteriores.
| Elemento de prueba | Resultado |
| Norma de prueba |
ISO 4892-2 |
|
Duración de exposición |
1.000 horas |
|
Irradiancia |
0,35 W/m² a 340 nm |
|
Temperatura del panel negro |
65°C |
|
Humedad relativa |
50% |
|
Ciclo de exposición |
102 min de luz + 18 min de luz y pulverización de agua |
|
Rendimiento de tracción |
Reducción aproximada del 10% |
|
Elongación a la rotura |
Reducción aproximada del 5,8% |
|
Retención de elongación |
Más del 94% |
|
Apariencia |
Sin grietas visibles ni fragilización |
Datos técnicos
|
Propiedad |
Especificación |
|
Material |
Monofilamento y multifilamento de PET estabilizado contra UV |
|
Construcción |
Construcción trenzada de envoltura automática con división |
| Solapamiento |
≧35% |
|
Temperatura de funcionamiento |
-40°C a +125°C |
|
Punto de fusión |
240+(-)10℃ |
|
Resistencia a los rayos UV |
ISO 4892-2, 1.000 horas |
|
Resistencia a la abrasión |
Excelente |
|
Cumplimiento |
Rohs,Reach,Libre de halógenos |
| Color estándar | Negro |
|
Tamaños disponibles |
3mm de diámetro interior~50mm de diámetro interior |
|
Método de corte |
Cuchilla caliente |
|
Personalización |
Tamaño, color, solapamiento, densidad y embalaje |
Especificación
| N.º de pieza |
Tamaño nominal Diámetro (mm) |
Ancho de expansión (mm) |
Rango de diámetro del haz (mm) |
Longitud de embalaje (m/carretilla) |
|
| Mín. | Máx. | ||||
| SBW-PET-003-BK-UV |
Φ3 |
21±3 |
2 | 4 | 300 |
|
SBW-PET-006-BK-UV |
Φ6 |
28±3 |
4 | 7 | 100 |
|
SBW-PET-008-BK-UV |
Φ8 |
45±3 |
6 | 10 | 100 |
|
SBW-PET-010-BK-UV |
Φ10 | 53±5 | 8 | 11 | 100 |
|
SBW-PET-013-BK-UV |
Φ13 |
60±5 |
12 | 15 | 50 |
|
SBW-PET-016-BK-UV |
Φ16 |
75±5 |
15 | 18 | 25 |
|
SBW-PET-019-BK-UV |
Φ19 |
89±5 |
18 | 22 | 25 |
|
SBW-PET-025-BK-UV |
Φ25 | 115±8 | 23 | 26 | 25 |
|
SBW-PET-029-BK-UV |
Φ29 |
130±8 |
28 | 30 | 25 |
|
SBW-PET-032-BK-UV |
Φ32 |
143±8 |
29 | 34 | 25 |
|
SBW-PET-038-BK-UV |
Φ38 | 160±10 | 35 | 40 | 25 |
|
SBW-PET-050-BK-UV |
Φ50 |
215±10 |
46 | 55 | 25 |
Aplicaciones típicas
1. Equipos solares y fotovoltaicos1. Equipos solares y fotovoltaicos
Protege cables de CC expuestos, cables de puesta a tierra y haces de cables de la luz solar, la abrasión y el desgaste diario por las condiciones meteorológicas. El diseño dividido y envolvente permite la instalación sin desconectar los cables o conectores existentes.
2. Estaciones de carga de vehículos eléctricos
Adecuado para proteger el cableado interno y los haces de cables exteriores expuestos a la radiación UV y al desgaste mecánico. La estructura abatible también simplifica la inspección, el mantenimiento y el reemplazo de cables.
3. Gabinetes eléctricos exteriores
Organiza y protege los cables alrededor de gabinetes de control exteriores, carcasas y equipos de distribución eléctrica. Su construcción de PET estabilizado contra los rayos UV ayuda a mantener la flexibilidad bajo una exposición prolongada a la luz solar.
4. Arneses de cables automotrices
Proporciona protección ligera contra la abrasión para arneses de cables expuestos a la luz solar, vibración y fricción. El diseño autoenvolvente se adapta a arneses ramificados y permite que los cables entren o salgan en cualquier punto.
5. Vehículos comerciales y agrícolas
Protege el cableado de camiones, autobuses, tractores y equipos agrícolas que funcionan bajo luz solar, polvo y vibraciones frecuentes. La construcción flexible dividida facilita la instalación alrededor de arneses existentes.
6. Maquinaria de construcción
Adecuado para excavadoras, cargadoras y otros equipos exteriores donde los cables están expuestos a radiación UV, abrasión, vibración y mantenimiento regular. La funda puede abrirse nuevamente para una inspección cómoda o el reemplazo de cables.
7. Equipos ferroviarios y de transporte
Ayuda a organizar y proteger haces de cables expuestos al desgaste mecánico y a la luz solar directa o indirecta. Su construcción envolvente es adecuada para sistemas de cableado complejos y ramificados.
Las aplicaciones que requieren un rendimiento específico de resistencia al fuego, humo o toxicidad deben utilizar una versión probada según la norma ferroviaria o de transporte aplicable.
8. Sistemas de iluminación exterior
Protege cables de alimentación y control utilizados en farolas, iluminación paisajística, señalización e iluminación arquitectónica. La resistencia a los rayos UV ayuda a reducir el endurecimiento prematuro y el deterioro causado por la exposición a la luz solar.
9. Equipos de comunicación
Adecuado para antenas exteriores, estaciones base, sistemas de monitoreo y gabinetes de comunicación. Protege los haces de cables de la exposición UV y la abrasión, al tiempo que permite un fácil acceso para actualizaciones y mantenimiento.
10. Maquinaria industrial
Proporciona protección contra la abrasión y organización de cables para maquinaria que funciona en exteriores o en entornos parcialmente expuestos. El diseño dividido permite una instalación rápida sobre cables ensamblados sin retirar terminales o conectores.
Personalización disponible
MJ FLEX proporciona servicios OEM y ODM para diferentes requisitos de protección de cables exteriores:
1. Diámetro y rango de cobertura personalizados
2. Diferentes proporciones de solapamiento
3. Formulaciones de materiales resistentes a los rayos UV
4. Opciones ignífugas
5. Colores personalizados
6. Ajuste de la densidad de trenzado
7. Longitud de rollo o longitud de corte personalizada

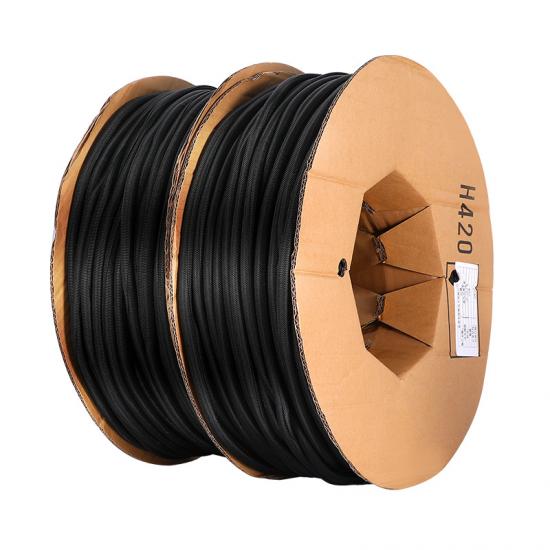

8. Embalaje en carrete, bobina o caja de cartón
9. Etiquetado privado y embalaje personalizado
Preguntas frecuentes
1. ¿Esta funda de cable dividida es adecuada para uso exterior?
Sí. Está fabricada con PET estabilizado contra los rayos UV y ha completado una prueba de 1.000 horas según ISO 4892-2.
2.¿Cuál es la diferencia entre el manguito envolvente y el manguito trenzado expandible?
El manguito envolvente tiene una abertura longitudinal y puede instalarse sobre haces de cables existentes. El manguito trenzado expandible cerrado requiere que los cables o conectores pasen a través del manguito.
3.¿Se puede instalar sin desconectar los cables?
Sí. La construcción dividida y de autoenvoltura permite instalar el manguito sin retirar conectores ni terminales.
4.¿Pueden los cables entrar o salir por la parte central del manguito?
Sí. Los cables individuales y las derivaciones pueden entrar o salir en casi cualquier posición a lo largo del manguito.
5.¿El manguito es impermeable?
No. Su construcción trenzada y dividida proporciona protección contra rayos UV, abrasión y daños mecánicos, pero no forma un sellado impermeable.
6.¿Qué color se recomienda para aplicaciones en exteriores?
Se recomienda el negro porque el PET negro formulado adecuadamente generalmente proporciona una mejor resistencia a los rayos UV que los colores más claros.
7.¿Se pueden combinar la resistencia a los rayos UV y el retardo de llama?
Sí. MJ FLEX puede desarrollar versiones resistentes a los rayos UV y retardantes de llama según las especificaciones requeridas. El rendimiento final debe verificarse mediante las pruebas correspondientes.
8.¿Pueden proporcionar muestras e informes de pruebas?
Sí. Se pueden proporcionar muestras de productos, fichas técnicas y documentación de pruebas ISO 4892-2 disponible previa solicitud.
Rsolicitar una muestra o cotización
Proporcione la siguiente información:
1.Diámetro del haz de cables
2.Diámetro máximo del conector
3.Longitud requerida del manguito
4.Entorno operativo en exteriores
5.Requisitos de resistencia a los rayos UV y de retardo de llama
6.Cantidad anual estimada
MJ FLEX recomendará el tamaño adecuado, la proporción de solapamiento y la construcción del producto apropiada para su aplicación.
