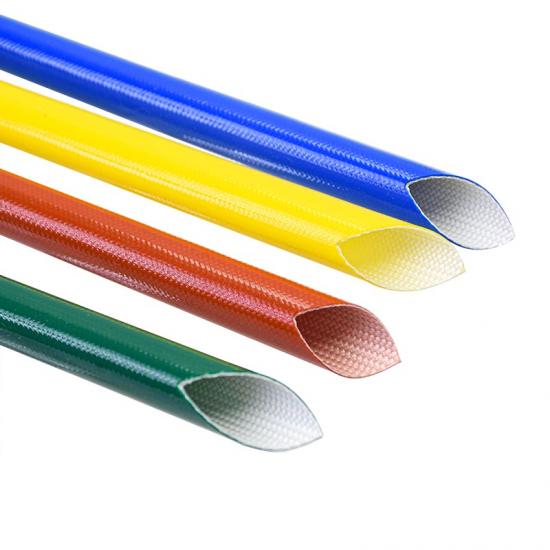

Funda de fibra de vidrio recubierta de silicona
El revestimiento de fibra de vidrio con recubrimiento de silicona E-FLEX® se fabrica trenzando hilo de fibra de vidrio no alcalino de alta calidad para darle forma, seguido de un recubrimiento uniforme de resina de silicona de alta calidad procesada mediante vulcanización térmica precisa a alta temperatura.
Esta composición de alta calidad sintetiza a la perfección la resistencia mecánica de la fibra de vidrio con el excepcional aislamiento dieléctrico y la impermeabilidad de la silicona. Ofrece excelentes propiedades dieléctricas, una ignifugación autoextinguible fiable y una flexibilidad extrema, lo que la convierte en la solución de aislamiento protector por excelencia para aplicaciones eléctricas e industriales modernas.
Características del producto
- Amplio rango de temperatura de funcionamiento: Ofrece un rendimiento fiable en un amplio rango de temperaturas, desde -40 °C hasta +200 °C, adaptándose a la perfección a entornos criogénicos extremos y a la exposición prolongada a altas temperaturas.
- A Retardante de llama avanzado : Cumple totalmente con las normas de inflamabilidad VW-1 y UL1441. Supera con éxito la prueba de llama horizontal, demostrando excelentes propiedades autoextinguibles.
- S Tabla de tolerancia de voltaje Congreso Nacional Africano es : Disponible en dos tensiones de ruptura nominales (1,5 kV y 2,5 kV) para adaptarse de forma flexible a las diversas necesidades de configuración de circuitos.
- Limpio Visual Identidad: Se suministra en un color blanco estándar, lo que facilita un contraste nítido, un enrutamiento estético profesional y una fácil identificación dentro de mazos de cables complejos.
Especificaciones técnicas
| Propiedades físicas y criterios de ensayo | Especificación / Valor técnico ue |
| Material trenzado | Fibra de vidrio no alcalina |
| Material de recubrimiento | Resina de silicona |
| Rango de temperatura de funcionamiento | -40°C ~ +200°C |
| Valores nominales de tensión de resistencia | 1,5 kV, 2,5 kV |
| Inflamabilidad | VW-1, UL1441 |
| Prueba de envejecimiento | 260°C 6 H, Sin agrietamiento |
| Rendimiento de resistencia a la temperatura | 200 ± 2 °C 168 H, ≥ Valor de voltaje primario |
| Prueba de inmersión en agua | No pegajoso, no deformado, no ablandado. |
| Herramienta de corte recomendada | Cortar con tijeras |
Especificación
| Número de pieza |
ID de tamaño
(mm)
|
Tolerancia de identificación
(mm)
|
Pared Th
enfermedad (T)
(mm)
|
Longitud de embalaje
(m/bobina)
|
|
| 1,5 kV | 2,5 kV | ||||
| GF-IC-S-0.5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1.5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2.5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4.5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Aplicaciones típicas del producto
Gracias a sus robustos perfiles eléctricos, térmicos y mecánicos, el revestimiento de fibra de vidrio con silicona E-FLEX® se utiliza ampliamente en múltiples industrias de alta demanda:
- T Transformador Protección contra el plomo : Aísla y protege los cables internos cruciales del transformador contra las altas tensiones de vibración y la acumulación de calor.
- Motor Bobina Dirigir s : Sirve como escudo térmico duradero y envoltura de aislamiento dieléctrico para maquinaria pesada y bobinas de motores eléctricos industriales.
- do componente I ns ula ti o norte Proporciona un aislamiento electrónico y ambiental de primera calidad para resistencias, condensadores, elementos calefactores y uniones de terminales complejas.
-
Sistemas de cableado eléctrico:
Se utiliza ampliamente en paneles de distribución eléctrica, en el trazado de líneas para vehículos de nueva energía (VNE) y en electrodomésticos industriales ubicados en zonas de altas temperaturas.
